Rencontres d'un TORE et d'un plan parallèle à son axe
          cas d'un plan bitangent , tore : aire & volume

Le tore est une surface de l'espace engendrée par la rotation d'un cercle (c) autour d'un axe (d) situé dans son plan et ne le coupant pas. Une représentation simple et concrète en est une chambre à air de vélo ou une bouée. Selon Proclus, l'étude des sections d'un tore par un plan remonte au mathématicien grec Persée (Perseus, vers -250).

Rappelons que les sections d'un cône (sections coniques) et d'un plan furent étudiées par Ménechme et Apollonius. Les sections planes, d'un tore, sections spiriques (on coupe les spires du tore), sont moins connues. Elles font l'objet de cette page :





Plaçons-nous dans un repère orthonormal (O,x,y,z). L'axe des y étant choisi "vertical" eu égard aux considérations d'intersections planes à venir ci-après. Le centre A du cercle générateur est à la distance a de l'origine et son rayon est r. M est un point quelconque du tore généré dont l'axe sera (Oy).

En notant X l'abscisse de M sur l'axe pivotant (Ox'), on a à chaque "instant" : X2 = x2 + z2. D'autre part M décrit, dans le plan (yOx') le cercle de centre A(a,0). Son équation est alors :

(X - a)2 + y2 = r2

On remplace X par la racine carrée de x2 + z2. On développe, on isole le radical restant et on élève au carré. L'équation du tore est alors :

(x2 + y2 + z2 + a2 - r2)2 = 4a2(x2 + z2)

Nous allons couper le tore par un plan "vertical" (v) parallèle au plan (yOx), donc à l'axe du tore, dont l'équation sera alors de la forme z = d, constante positive mesurant la distance de (v) à l'origine. L'équation de l'intersection est obtenue en remplaçant z par d dans l'équation ci-dessus :

(x2 + y2 + d2 + a2 - r2)2 = 4a2(x2 + d2)

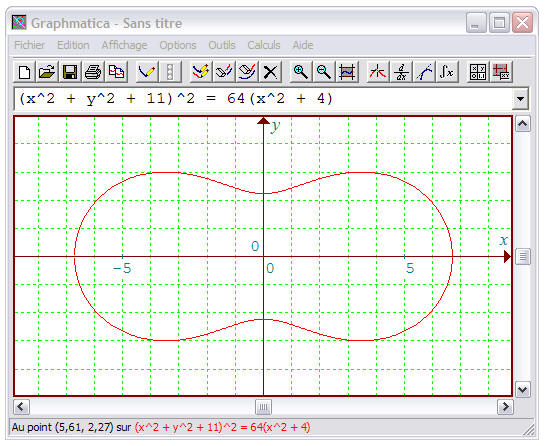

Tracé par Graphmatica, d =2, a =4, r = 3

Les intersections sont simulées ci-dessous sur une chambre à air ayant durement souffert... :

a + r/2 < d < a + r .
Cette rustine n'est pas une ellipse, elle s'apparente à un ovale de Cassini

d = a - r

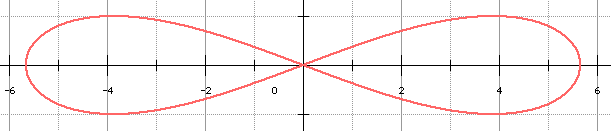

Cette courbe en forme de 8 sera d'autant plus allongée que a sera grand devant r :



Lorsque a = 2r, on obtient la célèbre
lemniscate de Bernoulli, cas particulier d'ovale de Cassini

Au second plan : a - r < d < a + r/2, la courbe s'apparente à un ovale de Cassini
Au premier plan : 0 ≤ d < a - r
la courbe s'apparente à un ovale double de Cassini se ramenant à deux cercles lorsque d = 0


Les sections d'un tore par un plan parallèle à son axe seraient-elles des ovales de Cassini ? Non, sauf pour le cas d = r. Posons pour simplifier b2 = d2 + a2 - r2 (loisible puisque a > r). L'équation générale des courbes d'intersection est alors :

(x2 + y2 + b2)2 = 4a2(x2 + d2)

Nous savons que l'équation générale des ovales de Cassini est :

[(x + m)2 + y2] x [(x - m)2 + y2] = k4

Il suffit de développer et d'identifier les deux équations pour obtenir m = b = a, puis d = r et k2 = 2ar :

[(x + a)2 + y2] x [(x - a)2 + y2] = 4a2r2

 Cette équation montre qu'un choix convenable de d conduit au fait que :

Tout ovale de Cassini est l'intersection d'un tore et d'un plan parallèle à son axe

On peut bien sûr chercher à intersecter le tore avec un plan quelconque. L'équation d'un tel plan est de la forme ax + by + cz + d = 0. Si c est non nul, on exprimera z en fonction de x et y : z = φ(x,y), et on reportera dans l'équation du tore :

(x2 + y2 + φ2(x,y) + a2 - r2)2 = 4a2(x2 + φ2(x,y))

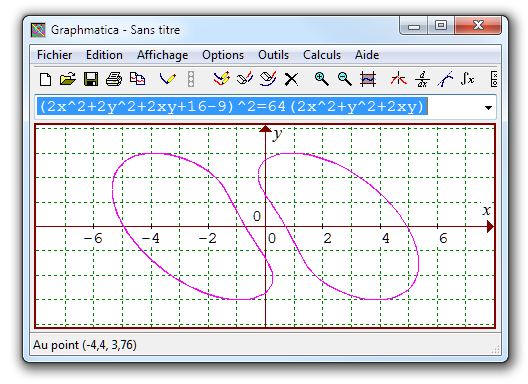

Par exemple : x + y + z = 0 est l'équation d'un plan passant par O, dont on extrait z = - x - y :

  Guldin                    Villarceau et ses cercles :
