Cube, pyramides, patrons & vraie grandeur  #2       niveau 4ème/3ème

#1  , #3 , #4 , polyèdres & prismes

Le tracé d'un patron, représentation plane de son développement, se fait à la règle graduée, à l'équerre et au compas; sauf consigne contraire, aucun calcul d'arêtes ou d'angles ne doit être fait :  l'observation de la figure en perspective doit suffire en repérant les mesures réelles des angles et des longueurs. On parle de représentation en vraie grandeur. Ci-dessous, par exemple, les faces ABCD et HGFE sont représentées en vraie grandeur. Ce n'est pas le cas de [AH] qui est réduit par la perspective.

Si nécessaire, le patron peut toutefois subir une réduction ou un agrandissement (objet trop grand ou trop petit); on précise alors le facteur d'échelle.

Voici un cube. Tracer le patron de la pyramide ADEFC, on prendra AB = 3 cm.

Si tu sèches après avoir bien cherché :


© Serge Mehl - www.chronomath.com

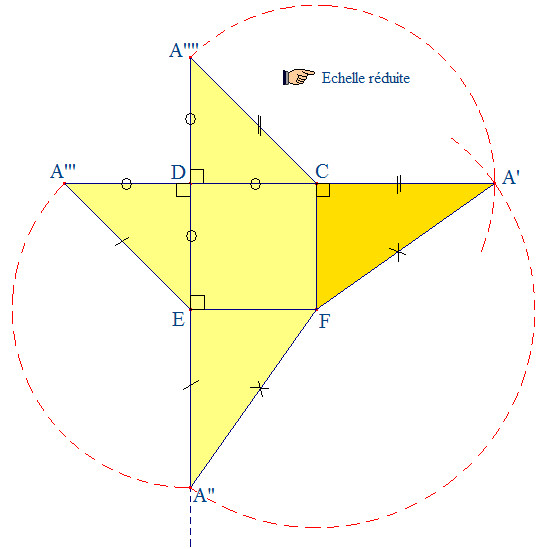

Solution :


On a procédé ici à une réduction afin que le patron n'excède pas la page
